Kraftstofffilterbaukasten Blue.maxx
Kraftstofffiltration

Kraftstofffilterbaukasten Blue.maxx

Das flexible Kraftstofffilter-Konzept auch für alternative Kraftstoffe

Aufgrund der komplexen Technik heutiger Verbrennungsmotoren ist die Integration eines modernen Kraftstofffiltersystems unerlässlich. Denn sowohl eine Vielzahl feinster Partikel als auch Wassertröpfchen müssen zuverlässig abgeschieden werden. Künftig sind bei Nutzfahrzeugen und im Off-Highway-Bereich neben alternativen Konzepten wie dem E-Antrieb, dem Wasserstoffmotor oder der Brennstoffzelle auch verstärkt alternative Kraftstoffe und deren Blends im Einsatz.

Um das Kraftstofffilter-System optimal auf alternative Kraftstoffe abzustimmen, hat Hengst spezielle Prüfmethoden entwickelt.

Ein Beispiel für die so entwickelten Produkte ist das innovative Kraftstofffiltersystem Blue.maxx. Es basiert auf dem umfassenden Entwicklungs-Know-how von Hengst. Das System eignet sich für alle Kraftstoffe, die heute und in Zukunft weltweit zum Einsatz kommen - und zwar sowohl auf fossiler als auch auf biogener und synthetischer Basis. Um den vielfältigen Anforderungen der modernen Motorentechnik im Nutzfahrzeug- und Off-Highway-Bereich gerecht zu werden, hat Hengst das Kraftstofffiltersystem modular aufgebaut. Es kann schnell und einfach als Erstausrüstungs- oder Nachrüstlösung an unterschiedliche Anwendungen angepasst werden.



Vorteile

Kraftstofffilterbaukasten Blue.maxx – Ihr Kundennutzen auf einen Blick:

  • Hoher Grad an Individualisierung - kurzfristig verfügbar

  • Führende Qualitätsstandards in der Filtration - direkt sichtbar im Vergleich zu herkömmlichen Wechselfiltern

  • Hoher Wasserabscheidegrad über die Lebensdauer - garantiert durch innovatives Filterdesign

  • Patentgeschützte Filterelemente garantieren hohe Funktionssicherheit & das Aftermarket-Geschäft

  • Filtersystem mit beständigen Werkstoffen für alternative Kraftstoffe

Add-Ons

Die Blue.maxx Basisvarianten können um verschiedene Add-ons ergänzt werden.

Pumpe

Handförderpumpe (manuell)

Handförderpumpe (manuell)

  • Robuste Kolben-Handförderpumpe

  • Bis zu 20 ml pro Hub (mehr als 3-mal mehr als Membranpumpen)

Betriebstemperaturbereich
- 40°C … + 120°C​
Pumpvolumen pro Hub
13 … 20 ml / pro Hub​
Ansaughöhe
5m
Elektrische Pumpe

Elektrische Pumpe

  • Robuste bürstenlose Flügelzellenpumpe

  • Garantierte Lebensdauer bis zu 4000 h

  • Bypass-Ventil (optional)

  • 2-poliger Stecker (Tyco AMP 282104-1)

  • Elektrische Spannung 12V & 24V

Betriebsspannung
6V … 32V DC​
Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
- 35 kPa bis zu 600 kPa​
Volumenstrom (nominell)
250 l/h​

Wassersensor

Aktiver Wassersensor (WiF)

Aktiver Wassersensor (WiF)

  • Sensoren arbeiten mit eigener Elektronik

  • Messwert wird im Sensor ausgewertet

  • Anschluss eines optischen Sensorsignals möglich

  • 3-polige Kontakte (Tyco HDSCS 3 Pos Gruppe A)

Betriebsspannung
9V … 32V DC
Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
bis zu 1500 kPa​
Passiver Wassersensor (WiF)

Passiver Wassersensor (WiF)

  • Sensoren arbeiten ohne Elektronik

  • Externe Auswerteelektronik erforderlich

  • Schnittstelle zur ECU erforderlich

  • 2-polige Kontakte verwendet (Tyco Deutsch DT04-2P)

Betriebsspannung
3V … 36V AC/DC​
Betriebstemperaturbereich
- 40°C … + 120°C
Betriebsdruckbereich
bis zu 1500 kPa​

Steckverbinder SAE

8 mm

8 mm

  • Material: Polyamid und Messing

  • Typ: SAE J 2044 / Gewinde M16x1,5

  • Abdichtung: nach ISO6149 oder mit Dichtung DIN7603

Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
bis zu 1500 kPa​
10 mm

10 mm

  • Material: Polyamid und Messing

  • Typ: SAE J 2044 / Gewinde M16x1,5

  • Abdichtung: nach ISO6149 oder mit Dichtung DIN7603

Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
bis zu 1500 kPa​
12 mm

12 mm

  • Material: Polyamid und Messing

  • Typ: SAE J 2044 / Gewinde M16x1,5

  • Abdichtung: nach ISO6149 oder mit Dichtung DIN7603

Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
bis zu 1500 kPa​

Filterlement

Einstufige Wasserabscheidung

Einstufige Wasserabscheidung

  • Hohe Wasserabscheideleistung

  • Regeneration nach Wasserdurchbruch

  • Ansammlung von Wasser außerhalb des Filterelements und Ableitung in den Wasserbehälter

Wasserabscheidung
93 % … 100 %​
Wasserabscheidung gealtert
20 % … 80 %​
Verträglichkeit
Diesel, Biodiesel, Ethanol, Synthetische Kraftftoffes, Kerosin
Anwendung
Saug- und Druckseitig​
Mehrstufige Wasserabscheidung

Mehrstufige Wasserabscheidung

  • Hohe und robuste Wasserabscheideleistung durch einstellbare Filtrations-, Koaleszenz- und Drainagestufen

  • Kompensiert Alterung und hohe Wasserbelastung über die gesamte Lebensdauer des Filterelements

  • Wasseransammlung im Filterelement und Ableitung in den Wasserbehälter durch den Boden

Wasserabscheidung
93 % … 100 %​
Wasserabscheidung gealtert
>80 %
Verträglichkeit
Diesel, Biodiesel, Ethanol, Synthetische Kraftftoffes, Kerosin​
Anwendung
Saug- und Druckseitig​

Filtereffizienz

Premium 2 Filterelement (4 µm)

Premium 2 Filterelement (4 µm)

  • Hocheffizientes Filterelement hauptsächlich für die Druckseite

  • Konzipiert für Hauptfilteranwendungen

  • Erhältlich in vier Größen je nach Volumenstrom

Effizienz
>97 % @4 µm
Volumenstrom (nominell)
100 l/h … 450 l/h​
Lebensdauer
>1000 h | >60.000 km
Premium 10 Filterlement (10 µm)

Premium 10 Filterlement (10 µm)

  • Hocheffizientes Filterelement hauptsächlich für die Saugseite

  • Konzipiert für Vorfilteranwendungen

  • Erhältlich in vier Größen je nach Volumenstrom

Effizienz
>97 % @10 µm
Volumenstrom (nominell)
100 l/h … 450 l/h​
Lebensdauer
>1500 h | >90.000 km​
Premium 30 Filterelement (30 µm)

Premium 30 Filterelement (30 µm)

  • Effizientes Filterelement mit verlängerter Lebensdauer

  • Entwickelt für Vorfilteranwendungen, hauptsächlich für die Saugseite

  • Erhältlich in vier Größen je nach Volumenstrom

Effizienz
>97 % @30 µm​
Volumenstrom (nominell)
100 l/h … 450 l/h​
Lebensdauer
>2000 h | >120.000 km

Heizung

Stabheizung - Blue.maxx 100 & 200

Stabheizung - Blue.maxx 100 & 200

  • Heizelement mit einem PTC auf einem Rohr montiert

  • Integrierter Thermoschalter zur Steuerung des Ein- und Ausschaltzustandes

  • 2-poliger Stecker

  • Elektrische Spannung 12V & 24V

Betriebsspannung
6 … 16V / 18 … 32V AC/DC
Betriebstemperaturbereich
- 40°C … + 120°C​
Betriebsdruckbereich
0 … 1500 kPa​
Nennleistung
150W
Ringheizung - Blue.maxx 300 & 450

Ringheizung - Blue.maxx 300 & 450

  • Heizelement mit vier PTCs zwischen zwei Platten

  • Integrierter Thermoschalter zur Steuerung des Ein- und Ausschaltzustandes

  • 2-poliger Stecker Elektrische Spannung 12V & 24V

Betriebsspannung
6 … 16V / 18 … 32V AC/DC​
Betriebstemperaturbereich
- 40°C … + 120°C
Betriebsdruckbereich
0 … 1500 kPa​
Nennleistung
200W / 260W​

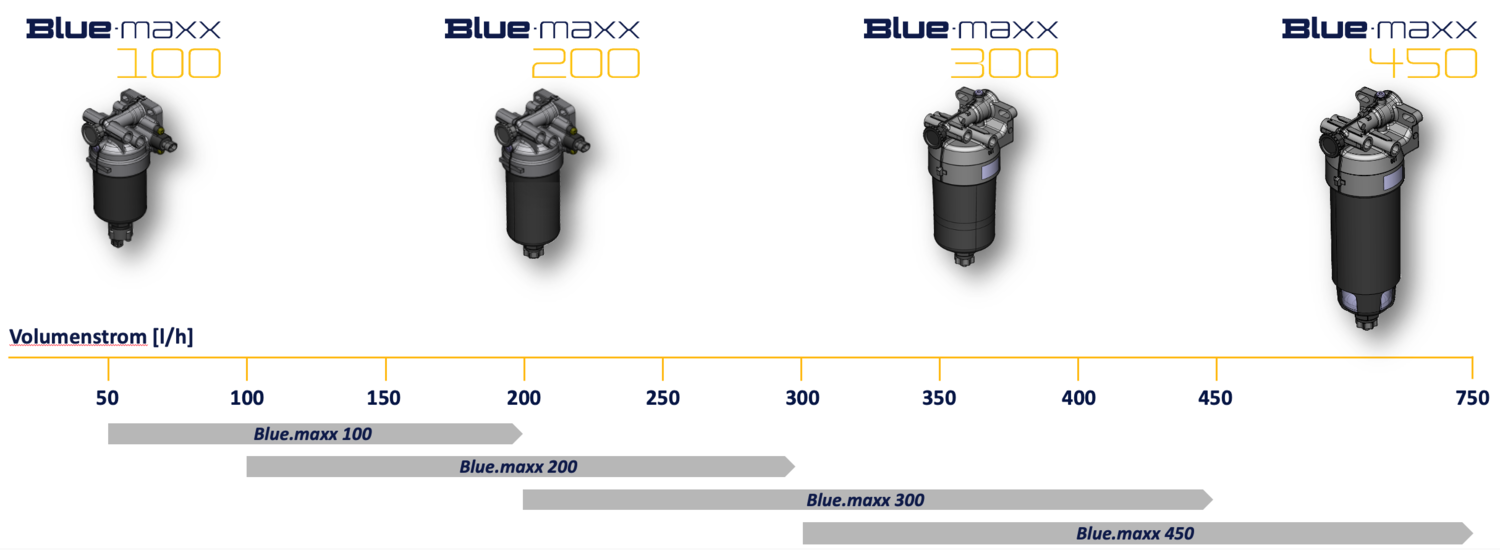

Konfigurator

Konfigurieren Sie sich jetzt den passenden Blue.maxx für Ihre Applikation:


Blue.maxx 100
Blue.maxx 200
Blue.maxx 300
Blue.maxx 450

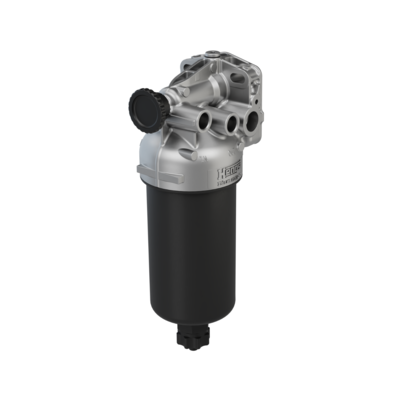

Blue.maxx 100
Für Volumenströme von 50-200 (l/h)

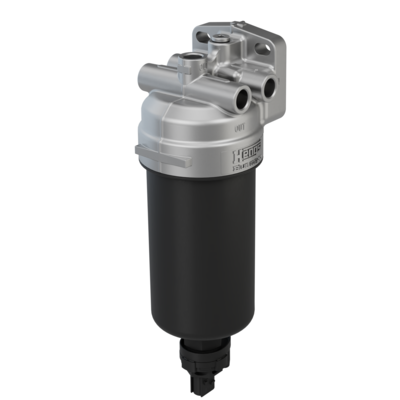

Blue.maxx 200
Für Volumenströme von 100-300 (l/h)
Blue.maxx 300
Für Volumenströme von 200-450 (l/h)

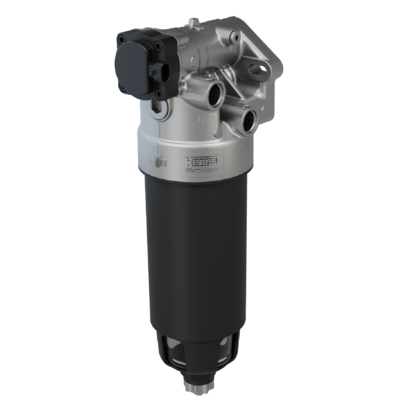

Blue.maxx 450
Für Volumenströme von 300-750 (l/h)

Höhe h [mm]249295314399
Breite b [mm]9696122122
Tiefe t [mm]118118148148
Anschlussgewinde [mm]M16x1,5 (4x)M16x1,5 (4x)M16x1,5 (4x)M16x1,5 (4x)
Volumenstrom (nominell)100 [l/h]200 [I/h]300 [I/h]450 [I/h]
Temperaturvon -30 bis 120 °Cvon -30 bis 120 °Cvon -30 bis 120 °Cvon -30 bis 120 °C
Betriebsdruck Saugseite-0,3 ... 4 [bar]-0,3 ... 4 [bar]-0,3 ... 4 [bar]-0,3 ... 4 [bar]
Anfangswirkungsgrad nach ISO 1943897 % (@ 10 μm)97 % (@ 10 μm)97 % (@ 10 μm)97 % (@ 10 μm)
Staubaufnahmekapazität (nominell) ISO 1943820 g (dp = 30kPa)30 g (dp = 30kPa)40 g (dp = 30kPa)69 g (dp = 30kPa)
Wasserabscheidungsgrad nach ISO 16332 (60 μm @0,15 %)99 %99 %99 %99 %

Referenzen

Blue.maxx 300 für Bladon Mikroturbinen zur denzentralen Stromerzeugung für Rundfunkmasten

Blue.maxx 300 für Bladon Mikroturbinen zur denzentralen Stromerzeugung für Rundfunkmasten

Der Blue.maxx 300 mit Handförderpumpe aus Baukastenlösung mit Dauerentlüftung.

Kunde
Bladon
Produktart
Blue.maxx 300
Motor/en
Mikroturbine
Modell
Rundfunkmasten
Blue.maxx 300 für die mittelschweren Nutzfahrzeuge von Volvo Mack

Blue.maxx 300 für die mittelschweren Nutzfahrzeuge von Volvo Mack

Blue.maxx 300 mit dreistufigen Koallesenz Filtereinsatz und Handförderpumpe.

Kunde
Volvo Mack
Produktart
Blue.maxx 300
Motor/en
MACK MP7 & MP8
Modell
Anthem, Pinnacle, Granite

Video

Basisvarianten

Kontakt

Sie haben noch Fragen? Wir helfen Ihnen gerne.

Christof Schleusener

Leiter Produktmanagement

c.schleusener[at]hengst.de
Dirk Rose

Area Sales Manager IAM

d.rose[at]hengst.de
