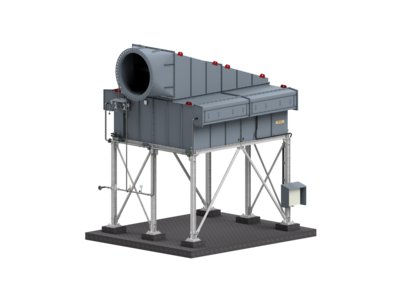

Pulzní filtr pro nasávaný vzduch s vysokým obsahem prachu
Udržujte nasávaný vzduch čistý tam, kde je prašnost příliš vysoká na to, aby stačila plánovaná výměna filtrů. Pulzní filtry se čistí samy za provozu: rázy stlačeného vzduchu uvolňují nános prachu, takže zařízení mezi údržbami pokračuje v práci, místo aby se ucpávalo. Ať už provozujete plynové turbíny, velké kompresory nebo pístové motory v pouštních oblastech, v regionech s výrobou cementu a oceli nebo v těžebním průmyslu: pulzní filtr udržuje stabilní tlakovou ztrátu i při vysokém zatížení prachem, čímž zajišťuje spolehlivý provoz, chrání stroj a snižuje celkové provozní náklady (TCO).
Výhody
Proč Hengst?- Filtrační vložky z vlastní výroby: filtrační vložky, které jsou vyvíjeny a vyráběny v rámci skupiny Hengst, nikoli nakupovány od jiných dodavatelů.
- Filtrační vložky a zařízení z jedné ruky, optimálně na sebe sladěné: souvislá tvorba přidané hodnoty od filtračního prvku až po kompletní zařízení.
- Celosvětová servisní síť: filtrační vložky a technická podpora kdekoli, kde je zařízení v provozu.
- Zkušenosti s filtrací od roku 1958: v celé skupině Hengst.
Přehled pulzních filtrů
| Samočisticí | Samočisticí Čištění stlačeným vzduchem za provozu, spolehlivé i v těch nejnáročnějších podmínkách |
| Cross-Flow, stolní filtry | Horizontální nebo vertikální uspořádání filtrů |
| Až do třídy EPA E11 | Vysoká filtrace při současném samočištění |
Vysoké prachové zatížení, bez nutnosti protinámrazové ochrany | Pro pouštní prostředí, cementářství a ocelářství, těžbu a manipulaci se sypkými materiály |
Vyžádejte si návrh pulzního filtru pro vaši provozovnu
V případě dotazů nás neváhejte kontaktovat!
Typy pulzních filtrů a vložky
Pulzní filtry se dodávají ve dvou provedeních, která se volí podle montážního prostoru, výšky a přístupu pro údržbu:
- Cross-Flow (horizontální patrony): kompaktní rozměry pro místa s omezeným prostorem.
- Stolní filtry (vertikální patrony): vertikální uspořádání patron pro velmi vysoké prašné zatížení, s dobrým přístupem pro údržbu zespodu, vhodné pro velké pístové motory a velké kompresory.
Oba typy pracují na principu povrchové filtrace a protiproudého pulzního čištění a ani jeden z nich nevyžaduje protinámrazový systém. Pulzní patrony dosahují až třídy EPA E11, v závislosti na specifikaci patrony a požadavcích. Filtry společnosti Hengst jsou klasifikovány podle norem ISO 16890 (PM1 až Coarse), EN 779 (G4 až F9) a EN 1822 (E10 až E12) jako srovnávací rámce.
Takto funguje čištění metodou Pulse-Jet
Prach se hromadí ve formě vrstvy na povrchu kazety, nikoli hluboko ve filtrační vložce. V pravidelných intervalech krátký proud stlačeného vzduchu, vystřelený proti směru proudění, odstraňuje vrstvu prachu, která padá do násypky k odvodu, zatímco kazeta pokračuje ve filtrování. Díky tomu se tlaková ztráta po dlouhou dobu udržuje v úzkém rozmezí, což zajišťuje spolehlivý provoz i v náročných podmínkách, zatímco plánované výměny filtrů jsou nutné jen zřídka.
- Spouštění čištění: Čištění na základě poklesu tlaku (řízené podle potřeby) udržuje spotřebu stlačeného vzduchu na efektivní úrovni. V lokalitách se stabilními podmínkami je jednodušší alternativou časově řízený cyklus.
- Zásobování stlačeným vzduchem: je navrženo s ohledem na cyklus čištění a je součástí návrhu zařízení.
Praktické pravidlo: Čištění řízené tlakovou ztrátou je zpravidla nejúčinnější, protože se spouští pouze tehdy, když to zařízení skutečně potřebuje.
Proč pulzní filtry od společnosti Hengst
- Plná provozuschopnost i při vysokém zatížení prachem. Díky samočisticímu systému zůstává tlaková ztráta stabilní i tam, kde by se statický filtr ucpal, takže stroj může mezi údržbami pokračovat v provozu a celkové provozní náklady (TCO) zůstávají předvídatelné.
- Filtrační patrony a zařízení jsou od základu vzájemně sladěny. Jelikož společnost Hengst sama vyvíjí a vyrábí filtrační vložky, jsou pulzní patrony a zařízení od prvku až po kompletní systém vzájemně sladěny a nejsou sestaveny z samostatně zakoupených dílů.
- Správné dimenzování zařízení. Průtokové filtry pro omezený prostor, stolní filtry pro velmi vysoké zatížení s dobrou přístupností, dimenzované s ohledem na montážní prostor a přístup na místě.
- Celosvětový servis a dlouhodobé zásobování. Celosvětová servisní síť zajišťuje podporu a dostupnost náhradních patron, ať už zařízení běží kdekoli, a to dlouhodobě prostřednictvím skupiny Hengst.
Aplikace a odvětví
Pulzní filtry se používají tam, kde množství prachu znemožňuje pravidelnou výměnu filtrů:
- Pouště a suché oblasti: abrazivní písek a vysoké koncentrace prachu, které by statický filtr rychle nasytily.

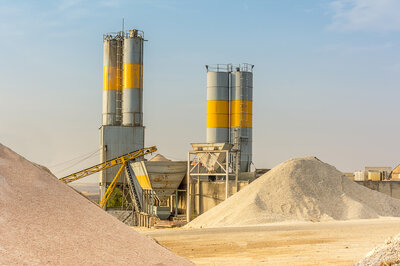

- Cement, ocel a minerály: těžký průmyslový prach, který vyžaduje nepřetržité samočištění.
- Těžba a manipulace se sypkými materiály: doprava, drcení a manipulace se sypkými materiály, při nichž neustále vzniká hrubý prach.
Na všech těchto místech udržují pulzní filtry čistotu nasávaného vzduchu pro plynové turbíny, kompresory a pístové motory.
Návrh a výběr: Jaký typ konstrukce je vhodný pro vaše zařízení
O konstrukčním provedení rozhodují tři faktory; přesný návrh pak pro váš konkrétní případ zajistí aplikační technika společnosti Hengst.
- Zátěž prachem: rozhodující faktor pro volbu pulzního systému oproti statickému (orientační hodnota nad cca 0,2 mg/m³).
- Montážní prostor a přístup: filtr s příčným prouděním při omezeném prostoru, stolní filtr při vysokém zatížení s dobrou přístupností.
- Dostupnost stlačeného vzduchu: kapacita na místě pro pulzní čisticí cyklus.
Doporučení: Nechte provést posouzení daného místa ještě před stanovením specifikace, protože dodatečná úprava nevhodného zařízení je nákladná.
Vyžádejte si návrh řešení pro vaše pracoviště s vysokým výskytem prachu
V případě dotazů nás neváhejte kontaktovat!
Vhodné filtrační vložky
Kartuše a prvky zajišťující filtraci pocházejí z produktové řady společnosti Hengst určené pro Filtraci vzduchu pro plynové turbíny a turbosoustrojí; jsou vyvíjeny a vyráběny ve vlastní výrobě, takže prvky a zařízení jsou od základu vzájemně sladěny a dlouhodobě dostupné prostřednictvím skupiny Hengst:

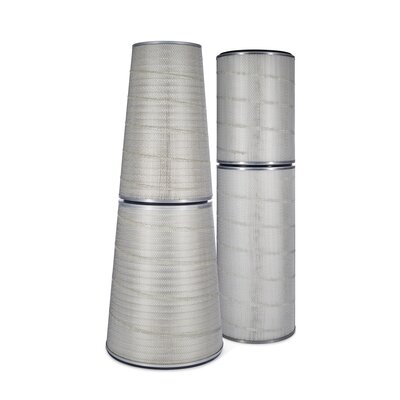

- Filtrační patrony pro plynové turbíny a turbostroje, pulzní patrony
- Kapsová filtrační vložka pro plynové turbíny a turbostroje
- Kazetová filtrační vložka (V-Panel) pro plynové turbíny a turbostroje
- Filtrační rouna pro plynové turbíny a turbostroje
Zobrazit všechny filtrační vložky pro plynové turbíny a turbostroje
Kontakt
Porozhlédněte se s aplikačním technikem společnosti Hengst o vašem pracovišti s vysokým výskytem prachu a získejte typ pulzního filtru a sadu filtrů přizpůsobených vašemu stroji.
Často kladené otázky týkající se pulzních filtrů
Jak se pulzní filtr čistí sám?
Prach se hromadí ve formě prachové vrstvy na povrchu filtrační vložky. V pravidelných intervalech krátký proud stlačeného vzduchu vystřelený proti směru proudění prach uvolní, který spadne do násypky, zatímco kazeta pokračuje ve filtrování. Tím se ztráta tlaku udržuje v úzkém rozmezí, což umožňuje spolehlivý provoz a snižuje nutnost plánované výměny filtrů.
Kdy bych měl zvolit pulzní filtr namísto statického systému?
Použijte pulzní filtr tam, kde je vysoká prašnost a kde by se statický systém příliš rychle nasytil, než aby byl prakticky použitelný, například v pouštních oblastech, v regionech s výrobou cementu a oceli, v hornictví a při manipulaci se sypkými materiály (orientační hodnota je nad přibližně 0,2 mg/m³ prachu). Tam, kde je prašnost nízká až střední, je statický dvoustupňový systém většinou ekonomičtější volbou.
Jaký je rozdíl mezi konstrukcí s příčným prouděním a stolním filtrem?
Systém Cross-Flow využívá horizontální filtrační vložky a kompaktní konstrukci pro místa s omezeným prostorem. Stolní provedení filtru využívá vertikální filtrační vložky pro velmi vysoké zatížení prachem s dobrým přístupem pro údržbu zespodu a je vhodné pro velké pístové motory a velké kompresory. Správná volba závisí na montážním prostoru, dostupném místě a přístupu, proto se doporučuje provést posouzení daného místa.
Jakého stupně odloučení dosahuje pulzní filtr?
Filtrační vložky vyráběné společností Hengst dosahují až třídy EPA E11, v závislosti na specifikaci vložky a požadavcích. Filtry jsou klasifikovány podle norem ISO 16890, EN 779 a EN 1822 jako srovnávací rámce. Cílová třída a prachový profil by měly být stanoveny společně.
Potřebuje pulzní filtr systém proti námraze?
Ne. Samočisticí pulzní filtry fungují bez dodatečného systému proti námraze, což je jeden z důvodů, proč jsou vhodné pro extrémní podmínky. Tam, kde se nízké teploty kombinují s vysokou vlhkostí vzduchu u statického systému, by místo toho přicházel v úvahu stupeň proti námraze.
Sníží pulzní filtr mé provozní náklady?
V prašném prostředí ano. Stabilní tlaková ztráta, vzácná výměna filtrů a vysoká provozuschopnost zpravidla převáží náklady na stlačený vzduch potřebný k čištění. Správným měřítkem jsou celkové provozní náklady po celou dobu životnosti zařízení, nikoli pouze pořizovací cena.
