Nicht geplante Wartungsarbeiten in einer Metallverarbeitungsanlage in Großbritannien beseitig
42% mehr Filterfläche
Kundenprofil

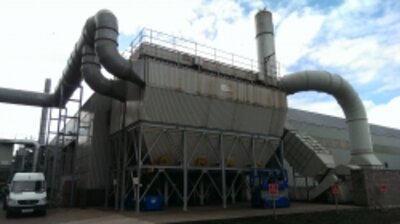

Unser Kunde, ein Metallverarbeitungsunternehmen in Großbritannien, hatte anhaltende Probleme mit seiner Entstaubungsanlage für Schweiß- und Lichtbogenschneidarbeiten.
Das System verwendete 408 herkömmliche Schlauchfilter mit einer Länge von jeweils 3000 mm, mit Nadelfilzmedien und ePTFE-Membranen. Diese Schlauchfilter waren aufgrund von Abrieb durch interne Metallstützen, Undichtigkeiten an den Nahtstellen und schlechten Abdichtungendurch Metallgrate an der Zellenplatte v häufig beschädigt.
Infolgedessen gelangten die Emissionen in die zweite Filterstufe der HEPA-Filter, was zu einem hohen Wartungsaufwand und einer verminderten Betriebseffizienz führte.
Standort: Vereinigtes Königreich
Staubtyp: Manganstaub
Wichtige Ergebnisse
Verringerung der Emissionen
Geringerer Verschleiß und längere Lebensdauer
Zusätzliche Wartungskontrollen entfallen
Verbesserung der Zuverlässigkeit und Leistung des Systems
Hohe Emissionen und kurze Filterlebensdauer
Unser Kunde, ein Metallverarbeitungsunternehmen aus Großbrittanien, hatte anhaltende Probleme mit seinem Staubabsaugsystem für Schweiß- und Lichtbogenschneidarbeiten.
Das System verwendete 408 herkömmliche Schlauchfilter mit einer Länge von jeweils 3000 mm, mit Nadelfilzmedien und ePTFE-Membranen.
Diese Filterschläuchewaren häufig aufgrund von Abrieb durch interne Metallstützen, Undichtigkeiten an den Nahtstellen und schlechten Abdichtungendurch Metallgrate an der Zellenplatte beschädigt. Infolgedessen gelangten Emissionen in die zweite Filterstufe der HEPA-Filter, was zu einem hohen Wartungsaufwand und einer verminderten Betriebseffizienz führte.
Herausforderungen
Hohe Emissionswerte

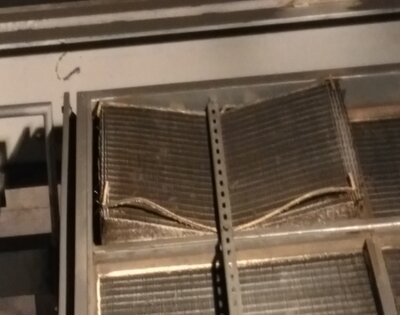

Schlechte Filterqualität, die zu einem Zusetzender zweiten Filterstufe führt

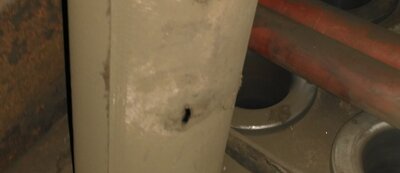

Löcher in den Schlauchfiltern aufgrund von Abrieb und den Stützkäfigen
Häufig außerplanmäßige Wartungsarbeiten
Austausch bestehender Filter durch hochleistungsfähige plissierte Schlauchfilter
Das Filtersystem wurde mit folgenden Komponenten aufgerüstet:
Produkttyp: CPB – Top-Loader-Plissierte Schlauchfilter
Anzahl der Filter: 408 plissierte Schlauchfilter
Filtermedium: Spinnvlies-Polyester mit ePTFE-Membran
Filtermediumfläche: 1,96 m²
Deutlich geringere Emissionen, geringerer Druckabfall und bessere Abreinigbarkeit des Filters
Das Filtersystem wurde mit 408 plissierten Schlauchfiltern aufgerüstet, die mit 1,96 m² Spunbond-Polyester-Medium mit ePTFE-Membran ausgestattet sind. Durch diese Nachrüstung wurde die Länge der Filterschläuche von 3000 mm auf 1355 mm reduziert und die Gesamtfilterfläche von 465 m² auf 800 m² erhöht.
Allgemeine Systeminformationen
| Parameter | Daten |
| Luftstrom in der Anlage | 25.000 m³/h |
| Staub Typ | Manganstaub und -dämpfe |
| Betriebsstunden der Anlage | 1680 Stunden/Jahr |
Technische Daten
| Vor | Nach | |
| Filter-Modell | Schnappband-Filterschlauch mit Stoßschutzmanschette | Top Loader CPB Plissierter Schlauchfilter |
| Filtermedien | Polyester-Nadelfilz mit ePTFE-Membran | Spinnvlies-Polyester mit ePTFE-Behandlung |
| Länge [mm] | 3000 | 1355 |
| Anzahl der Schlauchfilter/Filterpatronen | 408 | 408 |
| Filterfläche in jedem Schlauchfilter/jeder Filterpatrone [m²] | 1,14 | 1,96 |
| Filtrationsfläche im gesamten System [m²] | 465 | 800 |
Kurz nach der Implementierung wurden hervorragende Ergebnisse erzielt.
Emissionen deutlich reduziert
Die neuen plissierten Schlauchfilter reduzierten die Emissionen in der zweiten Filterstufe (HEPA-Filter) und in der Arbeitsumgebung erheblich, indem sie dank der Polyurethan-Oberkappen Leckagen aus den Nahtlöchern beseitigten und eine ordnungsgemäße Abdichtung sicherstellten.
Druckabfall und Wartungsaufwand reduziert
Dank der um 42 % vergrößerten Filtermedienoberfläche sank das Luft-zu-Stoff-Verhältnis (ATC), wodurch die Belastung des Systems reduziert wurde. Nach der Aufrüstung waren keine Zwischeninspektionen oder spontane Wartungsarbeiten erforderlich.
Filterlebensdauer verbessert
Durch die Verkürzung der Faltenbalglänge wurde das Filtermedium aus den Abriebzonen entfernt. Darüber hinaus ermöglichte die größere Absetzbox, dass sich mehr grober Staub absetzen konnte, bevor er das Medium erreichte. Das reduzierte den Verschleiß wodurch der und verlängert die Lebensdauer der Filter.
